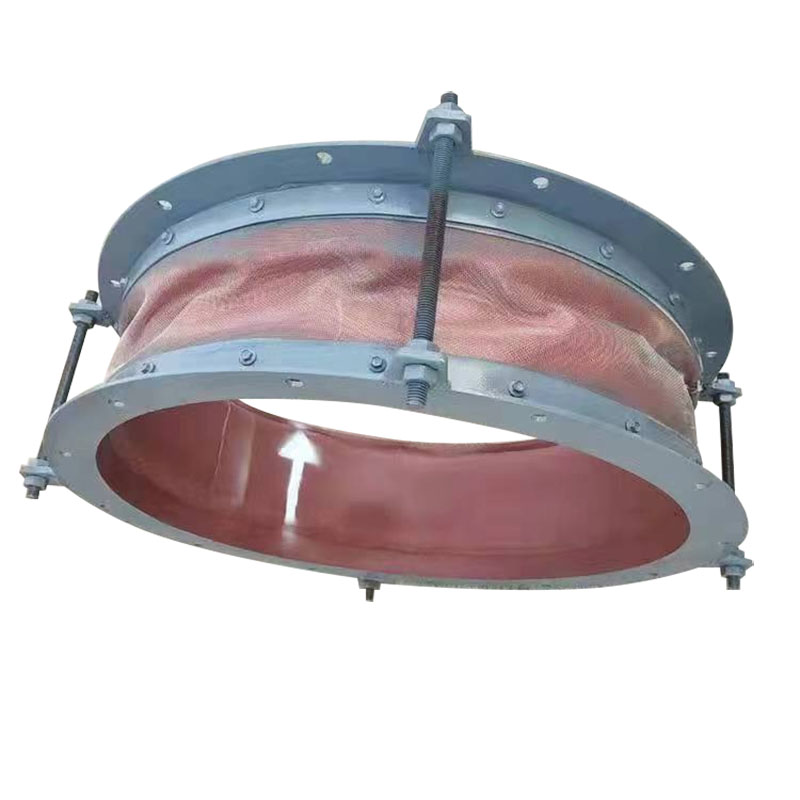

W instalacjach rurociągów przemysłowych i budowlanych,Kompensatory rur(znane również jako złącza kompensacyjne lub elastyczne kompensatory) służą jako kluczowe elementy, które pochłaniają ruchy, łagodzą naprężenia i utrzymują integralność systemu w zmiennych warunkach pracy.
Na początek oto typowe podsumowanie specyfikacji wysokiej jakości kompensatora rurowego z metalowym mieszkiem:
| Parametr | Typowa wartość/zakres |
|---|---|
| Średnica nominalna (DN) | DN 50 – DN 2400 mm |
| Ciśnienie nominalne | Do 2,5 MPa (lub więcej w przypadku konstrukcji specjalnych) |
| Maksymalna temperatura robocza | Do ~450°C (lub więcej dla stopów egzotycznych) |
| Pojemność ruchu | Przemieszczenie osiowe, boczne i kątowe (różni się w zależności od projektu) |
| Materiał mieszków | Stal nierdzewna (lub stopy wysokotemperaturowe) |
| Zakończ połączenia | Końcówki spawane, kołnierzowe, gwintowane lub rowkowane, w zależności od potrzeb |
| Projektowanie życia / cykli | Zaprojektowany z myślą o dużej liczbie cykli zmęczeniowych; oczekiwane dziesięciolecia, jeśli zostaną odpowiednio wybrane |
Niniejsza tabela specyfikacji podkreśla istotne parametry konstrukcyjne, ilustrując profesjonalny rygor stojący za wyborem produktu. Poniższa treść wyjaśnia, dlaczego kompensatory są ważne, jak działają i są wybierane, a także pojawiające się trendy kształtujące ich przyszłość.
Kompensator rurowy to elastyczne urządzenie instalowane w systemie rurociągów w celu pochłaniania odkształceń mechanicznych spowodowanych rozszerzalnością cieplną, kurczeniem się, wibracjami, wahaniami ciśnienia, niewspółosiowością, osiadaniem lub aktywnością sejsmiczną. W praktyce wiele kompensatorów składa się z jednego lub większej liczby metalowych mieszków (elastycznych elementów falistych) oraz złączy i elementów wsporczych.
Absorpcja rozszerzalności/kurczenia termicznego: zapobiega naprężeniom i deformacjom rur, gdy zmiany temperatury powodują rozszerzanie lub kurczenie się.
Izolacja wibracji i wstrząsów: Działa jak element tłumiący, redukując przenoszenie wibracji lub skoków ciśnienia ze sprzętu (pompy, sprężarki itp.) do systemu rurociągów.
Kompensacja wyrównania: koryguje małe przesunięcia lub niewspółosiowość powstałe podczas instalacji lub w wyniku ruchu konstrukcji.
Łagodzenie naprężeń: Zmniejsza naprężenia na podporach, kołnierzach, zaworach i sprzęcie poprzez lokalizację absorpcji ruchu.
Uwzględnij osiadanie lub przemieszczenie sejsmiczne: pomaga zachować integralność w przypadku przesuwania się fundamentów lub działań sejsmicznych, umożliwiając kontrolowane przemieszczenie.
W ten sposób kompensator staje się strukturalnym „buforem”, który chroni sztywne części systemu rurowego przed uszkodzeniem i awarią, lokalizując elastyczność tam, gdzie jest to potrzebne.
Rurociągi niezmiennie są poddawane naprężeniom mechanicznym wynikającym z cykli temperatur, wahań ciśnienia i obciążeń dynamicznych. Bez odpowiedniego dostosowania naprężenia te mogą powodować pęknięcia zmęczeniowe, wycieki lub katastrofalne awarie. Kompensator to rozwiązanie inżynieryjne, które łagodzi te naprężenia i poprawia wytrzymałość systemu.
Redukcja stresu i długowieczność
Absorbując rozszerzanie i kurczenie, kompensatory zapobiegają gromadzeniu się naprężeń termicznych w rurach, zaworach i złączach, wydłużając w ten sposób żywotność.
Kompaktowość i oszczędność miejsca
W porównaniu do długich pętli dylatacyjnych lub kolanek, kompensatory zapewniają absorpcję przemieszczeń w kompaktowej obudowie.
Niższe obciążenia konstrukcyjne
Urządzenie zmniejsza przenoszenie obciążenia na kotwy lub konstrukcje budowlane, zmniejszając potrzebę stosowania przeprojektowanych podpór.
Uproszczony układ systemu
Dzięki zlokalizowanej elastycznej kompensacji projektowanie rurociągów staje się prostsze, co zmniejsza złożoność.
Kontrola hałasu i wibracji
Łagodzenie wibracji i pulsacji pomaga zmniejszyć poziom hałasu i chroni wrażliwy sprzęt.
Możliwość dostosowania do zmiennych warunków
Dobrze dobrany kompensator radzi sobie z przemieszczeniami wielokierunkowymi (osiowymi, bocznymi, kątowymi).
Oszczędności w całym cyklu życia
Chociaż koszt początkowy jest wyższy niż w przypadku połączeń sztywnych, oszczędności wynikające z ograniczenia konserwacji, przestojów i przeróbek często uzasadniają ten wydatek.
Potencjalne ograniczenia do rozważenia
Zakres kompensacji jest ograniczony — przewymiarowanie wykraczające poza projekt jest szkodliwe.
Należy zarządzać ciągiem ciśnienia, szczególnie w przypadku typów osiowych.
Koszt projektów charakteryzujących się dużą częstotliwością cyklu i wysoką temperaturą może znacznie wzrosnąć.
Właściwa instalacja, wyrównanie i wsparcie mają kluczowe znaczenie dla wydajności; misapplication leads to early failure.
Biorąc pod uwagę te kompromisy, zastosowanie kompensatora należy uzasadnić dokładną analizą naprężeń termicznych i mechanicznych. W wielu zastosowaniach – zwłaszcza w elektrowniach, zakładach petrochemicznych, HVAC i instalacjach przemysłowych – korzyści wyraźnie przewyższają dodatkowe koszty.
Kompensatory osiowe
Należy stosować wyłącznie wydłużenie/ściskanie osiowe. Idealny do prostych biegów z dobrze określonymi stałymi punktami.
Kompensatory boczne
Uwzględnij przemieszczenie na boki; drążki kierownicze często używane do kontrolowania sił ruchu.
Kompensatory kątowe
Zaprojektowany do zginania się pod kątem wokół punktu obrotu.
Kompensatory uniwersalne (multi-belows).
Połącz elastyczność osiową, boczną i kątową w jednym urządzeniu — przydatne w przypadku rurociągów o złożonej geometrii.
Zrównoważone ciśnieniem (zrównoważone ciągiem)
Wewnętrzna geometria neutralizuje napór ciśnienia, zmniejszając obciążenie konstrukcji kotwiących.
Mieszki i części łączące powinny być wybrane ze stali nierdzewnej, stopów niklu lub innych materiałów odpornych na płyny, temperaturę i warunki środowiskowe.
W układach korozyjnych lub wysokotemperaturowych można stosować stopy egzotyczne (Inconel, Hastelloy) lub wykładziny.
Oszacuj całkowity oczekiwany ruch (osiowy, boczny, kątowy) w cyklach temperaturowych. Wybierz projekt zapewniający margines i wysoką odporność na zmęczenie cykliczne.
Upewnić się, że ciśnienie znamionowe i temperatura kompensatora odpowiadają warunkom systemowym lub przekraczają je, z marginesem bezpieczeństwa.
Wybierz końcówki spawane, kołnierzowe, rowkowane lub gwintowane, aby dopasować je do swojego systemu. Upewnij się, że jest wystarczający odstęp montażowy (w tym dla przyszłego ruchu). Zapewnij dostęp do kontroli i konserwacji.
Prawidłowe zakotwienie zewnętrzne i prowadzenie zapobiegają niepożądanemu wyginaniu się lub wyboczeniu kompensatora. Utwierdzenia mogą być potrzebne w celu ograniczenia przemieszczenia lub kontrolowania ścieżek obciążenia.
Element mieszkowy wygina się (składa lub rozkłada) w odpowiedzi na zmiany długości rury lub zmiany ustawienia.
W ruchach osiowych fałdy ściskają się lub rozciągają, kompensując przemieszczenie.
Podczas ruchu bocznego lub kątowego mieszek odpowiednio się wygina lub skręca (w zależności od konstrukcji).
Cięgna lub zewnętrzne prowadnice mogą kontrolować kierunek siły i zapobiegać nadmiernemu rozciąganiu.
Można zastosować wewnętrzne rurki prowadzące, tuleje lub wzmocnienia, aby zmniejszyć turbulencje przepływu i ograniczyć narażenie miecha na działanie sił płynu.
Wyrównanie: Upewnij się, że kompensator jest wyrównany z rurociągiem, aby uniknąć obciążenia bocznego.
Kotwy i prowadnice: Zainstaluj kotwy, prowadnice i utwierdzenia zgodnie z rysunkami projektowymi.
Test ruchu: Przed uruchomieniem należy przesunąć kompensator na pełny skok, aby sprawdzić luz.
Wstępne obciążenie termiczne: Czasami stosuje się wstępne sprężanie na zimno, aby wycentrować kompensator w jego zakresie.
Podparcie: Kompensator musi być podparty w ramach projektu rurociągu, aby uniknąć uginania się.
Spawanie/wyginanie: Stosuj odpowiednie techniki spawania i wyginania, unikając zniekształceń.
Regularna kontrola wzrokowa: Poszukaj pęknięć, deformacji lub oznak zmęczenia.
Kontrola szczelności: Uważaj na wycieki wokół spoin lub uszczelek.
Monitorowanie cykli: Rejestruj liczbę cykli i porównuj z żywotnością projektową.
Monitorowanie wibracji: Upewnij się, że poziom wibracji mieści się w dopuszczalnych granicach.
Planowanie wymiany: Na podstawie zużycia zaplanuj wymianę przed awarią.
Czyszczenie: Utrzymuj mieszki i ich otoczenie wolne od zanieczyszczeń, które mogłyby ocierać się lub ścierać.
Kompensatory inteligentne/czujnikowe
Osadzanie tensometrów, czujników przemieszczenia lub czujników monitorujących stan w celu przewidywania zmęczenia i ostrzegania o konserwacji.
Zaawansowane stopy i powłoki
Zastosowanie materiałów o wysokiej wydajności (stopy niklu, powłoki ceramiczne) do pracy w ekstremalnych środowiskach (płyny nadkrytyczne, agresywne).
Kompaktowe konstrukcje wieloosiowe
Nowe geometrie zapewniają większą elastyczność w przypadku mniejszych powierzchni i ciasnych instalacji.
Aplikacje wytwarzania przyrostowego
Wykorzystanie wydrukowanych w 3D elementów przejściowych lub złożonych elementów geometrycznych w celu optymalizacji wydajności.
Integracja z Digital Twin i analizą predykcyjną
Monitorowanie zachowania kompensatora podczas pracy pod napięciem i integracja z cyfrowymi bliźniakami instalacji w celu konserwacji predykcyjnej.
W miarę jak rynki dążą do wyższej wydajności, wyższych ciśnień/temperatur i mniejszych marż, kompensatory muszą ewoluować. Systemy takie jak elektrownie na parametry ultranadkrytyczne, zaawansowane reaktory chemiczne i nowe zastosowania energetyczne (np. systemy wodorowe) nakładają bardziej rygorystyczne wymagania. Kompensator przyszłości musi nie tylko niezawodnie się wyginać, ale także zapewniać diagnostyczne informacje zwrotne i płynnie integrować się z inteligentnymi systemami.
Producenci i grupy badawczo-rozwojowe intensywnie inwestują w analizę cyklu życia, czujniki, nowe materiały i modularyzację systemów kompensatorów. Rośnie popyt na odnawialne źródła energii, LNG, przesył wodoru, lokalne systemy energetyczne i zaawansowaną produkcję. Nacisk kładzie się z czystej wytrzymałości mechanicznej na inteligentne, zintegrowane systemy.
P: Jak określić, czy zastosować kompensator osiowy, boczny czy kątowy?
Odp.: Oblicz oczekiwane przemieszczenia w każdym kierunku w oparciu o rozszerzalność cieplną rury, tolerancje wyrównania, przemieszczenie podpór lub osiadanie. Jeśli większość jest osiowa, wystarczający może być kompensator osiowy. Jeżeli występuje niewspółosiowość boczna lub kątowa, należy rozważyć zastosowanie kompensatora bocznego, kątowego lub uniwersalnego. Zaawansowana analiza (elementy skończone, analiza naprężeń) często pomaga w podjęciu tej decyzji.
P: Co się stanie, jeśli kompensator zadziała poza zaprojektowanym zakresem ruchu?
Odp.: Praca wykraczająca poza ograniczenia projektowe może prowadzić do zmęczenia metalu, wyboczenia, przeciążenia mieszków lub złączy i ostatecznej awarii (pęknięcia lub wycieku). Poważnie pogarsza to żywotność cyklu i może prowadzić do nagłej, katastrofalnej awarii. Dlatego projektowe marginesy bezpieczeństwa i ograniczenia są krytyczne.
Kompensatory rur stanowią podstawę niezawodnych i wydajnych systemów rurociągów, zapewniając redukcję naprężeń, tłumienie drgań i korekcję współosiowości. Właściwa kombinacja materiałów, możliwości ruchu i integracji systemu ma kluczowe znaczenie dla długoterminowej wydajności. Wraz z rozwojem inteligentnych systemów i zapotrzebowaniem na wyższą wydajność operacyjną kompensator ewoluuje – nie tylko jako pasywny element mechaniczny, ale jako inteligentny, monitorowany zasób w nowoczesnych sieciach rurociągów.
